ЭЛЕМЕР-РЭМ ППД

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ ППД предназначены для применения в сфере нефтедобычи для решения задач измерения расхода воды, используемой для нагнетания в пласт при поддержании пластового давления.

  • Описание
  • Характеристики
  • Документация и сертификаты
  • Доставка в г.Белорецк
  • Конструкция прибора специально разработана для измерения расхода воды при давлении до 25 МПа в нефтедобывающих системах сегмента Upstream для задач поддержания пластового давления (ППД);
  • Свободная проточная часть, в отличие от вихревых расходомеров, обеспечивает отсутствие перепада давления, рисков засорения проточной части и отрыва конструктивных элементов расходомера;

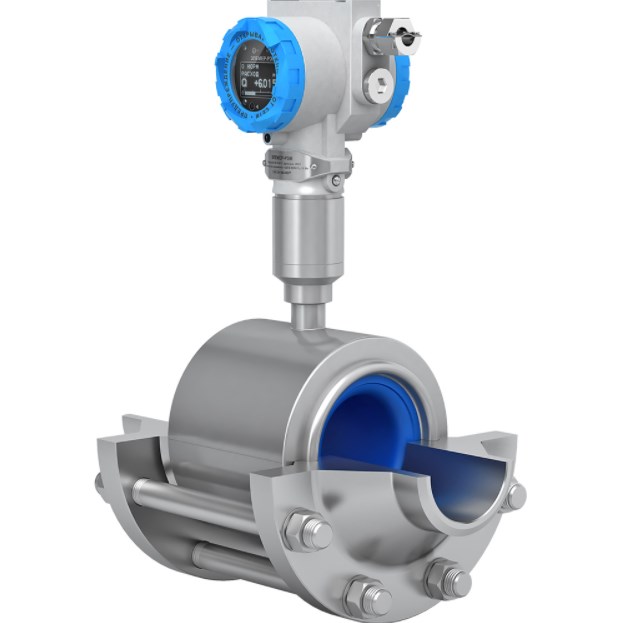

  • Футеровка специальной разработки из цельного полиуретана высокой плотности и титановые электроды обеспечивают устойчивость к высоким давлениям, гидроударам, абразиву, жировым и солевым включениям;
  • Специальный конструктив уплотнения электродов исключает протечку измеряемой среды. При повышении давления среды уплотнение усиливается;
  • Присутствие в измеряемой среде свободного и растворенного газа не влияет на метрологические параметры расходомеров и функционирование;
  • Расходомеры ЭЛЕМЕР-РЭМ ППД требуют значительно меньших размеров прямолинейных участков до и после расходомера по сравнению с вихревыми расходомерами;
  • Надёжная работа при отрицательной температуре окружающего воздуха до –60 °С (УХЛ1);
  • Стабильность и точность измерений. Относительная погрешность 0,5% в диапазоне 1:200;
  • Высокая виброустойчивость (v2) и сейсмостойкость (MSK-64 9 баллов);
  • Простая замена. Геометрия прибора в точности соответствует общепринятому в отрасли способу присоединения к процессу.



Основные характеристики

  • Типоразмерный ряд — Ду 50, Ду 80, Ду 100, Ду 150;
  • Температура среды — –40…+80 °С;
  • Давление среды — 25 МПа;
  • Относительная погрешность — ±0,5 %, ±1 %, ±2 %;
  • Выходные сигналы — импульсный, частотный, токовый (4…20 мА), релейный;
  • Цифровой протокол HART (v.7), Modbus RTU;
  • Интерфейс — RS-485;
  • Напряжение питания — 24 В; ~220 В 50 Гц;
  • OLED индикатор — графический (разрешение 128×64);
  • Пылевлагозащита — IP67, IP68 (для ППР);
  • Климатическое исполнение — –60…+70 °C.



Показатели надежности

  • Средняя наработка на отказ — не менее 150 000 часов;
  • Средний срок службы — не менее 15 лет;
  • Межповерочный интервал — 5 лет;
  • Гарантийный срок — 3 года.

Внешний вид и модификации ЭЛЕМЕР-РЭМ ППД

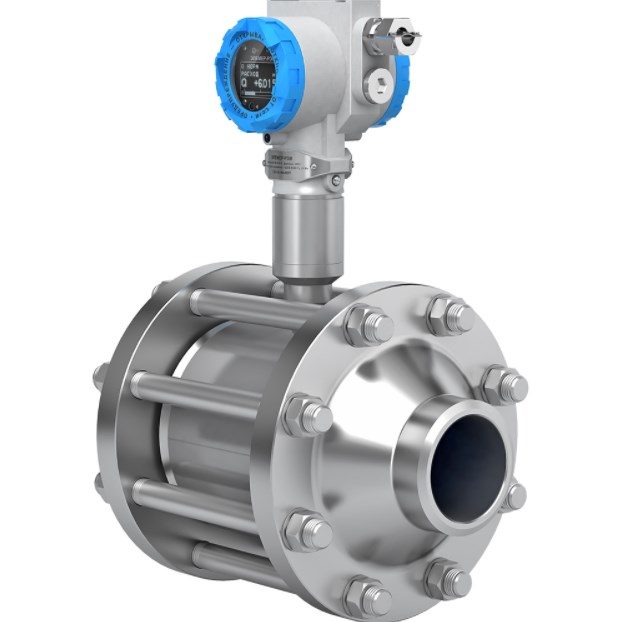

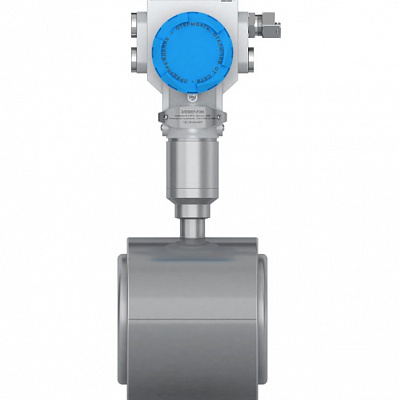

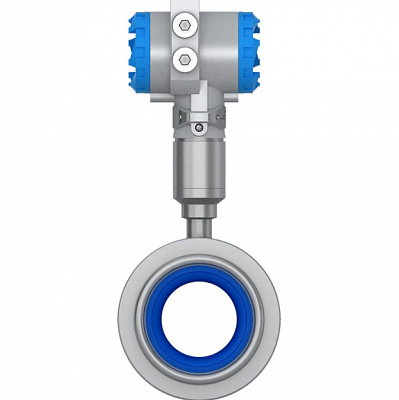

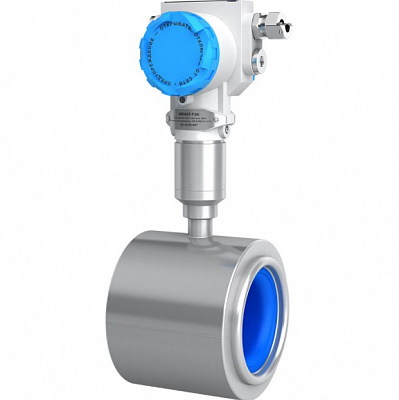

Внешний вид вариантов исполнения и комплектации Расходомер Расходомер с комплектом монтажных частей Безиндикаторная версия расходомера
Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения
Характеристика первичного преобразователя (ППР)
Типоразмерный ряд, мм 50; 80; 100; 150
Присоединение к процессу Бесфланцевое (сэндвич) линзовое уплотнение
Максимальное давление среды, МПа 25
Температура среды, °С –40…+80
Материал футеровки Полиуретан
Материал электродов Титан



Характеристика блока преобразования расхода (БПР)

Варианты исполнения блока преобразования расхода (БПР) и характеристики БПР-02 БПР-02М БПР-03МВ
Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения
Индикатор OLED-индикатор 128×64 точки; 2,42”
Безиндикаторная версия Доступно
Выходные каналы аналоговые 4...20 мА + HART
Выходные каналы дискретные 2 канала (универсальных), конфигурация по выбору:
  • частотный (0...10000 Гц);
  • импульсный;
  • релейный.
Тип цифрового протокола HART v.7 Modbus RTU
Интерфейс RS-485
Электропитание =24 В ~220 В 50 Гц =24 В, ~220 В 50 Гц
Функция архивации данных, календарь, часы реального времени +
Меню только переключение экранов экранное меню, возможность частичного конфигурирования
Полное конфигурирование с помощью HART-модема HM-10/U с помощью МИГР посредством ПК по интерфейсу RS-485

Технические характеристики

Рабочие среды — вода;

Параметры процесса:

  • температура — –40...+80 °C;
  • максимальное избыточное давление — 25 МПа;
  • минимальная электрическая проводимость среды — 2×10–4 См/м;

Топология — компактная или раздельная (длина межблочного кабеля до 500 м);

Пылевлагозащита — IP67; IP68 (для ППР);

Выходные сигналы дискретные (2 независимых выхода с программируемой логикой срабатывания):

  • импульсный;
  • частотный — 0...10 кГц;
  • сила постоянного тока — 4…20 мА;

Управление:

  • клавиатура (внутренняя и наружная, поддерживается управление во взрывоопасной среде);
  • HART-протокол;

Индикация — графический индикатор OLED (128×64 точки);

Вид взрывозащиты:

  • 1Ех d IIC T6...T3 Gb X; Ех tb IIIC T85 °C...T200 °C Db X;
  • 2Ех nA IIC T6...T3 Gc X; Ех tc IIIC T85 °C ...T200 °C Dc;

Межповерочный интервал — 5 лет;

Заявленный срок службы — 12 лет;

Гарантия — 3 года.



Типоразмерный ряд и диапазон расхода

Номинальный диаметр, DN, мм Наименьший расход, Qmin, м3/ч Переходный расход, QП, м3/ч Наибольший расход, Qmax, м3/ч
50 0,36 0,72 72
80 0,9 1,8 182
100 1,4 2,8 284
150 3,25 6,5 650



Метрологические характеристики

Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %:

  • ±0,5 (индекс исполнения B05: в диапазоне расходов от Qmin до Qmax);
  • ±1,0 (индекс исполнения C1: в диапазоне расходов от Qmin до Qmax);
  • ±2,0 (индекс исполнения D2: в диапазоне расходов от Qmin до Qmax);

Повторяемость результатов измерения — максимально ±0,1 %;

Динамический диапазон:

  • 1:100 (от Qп до Qmax);
  • 1:200 (от Qmin до Qmax).

Опросные листы

Документация

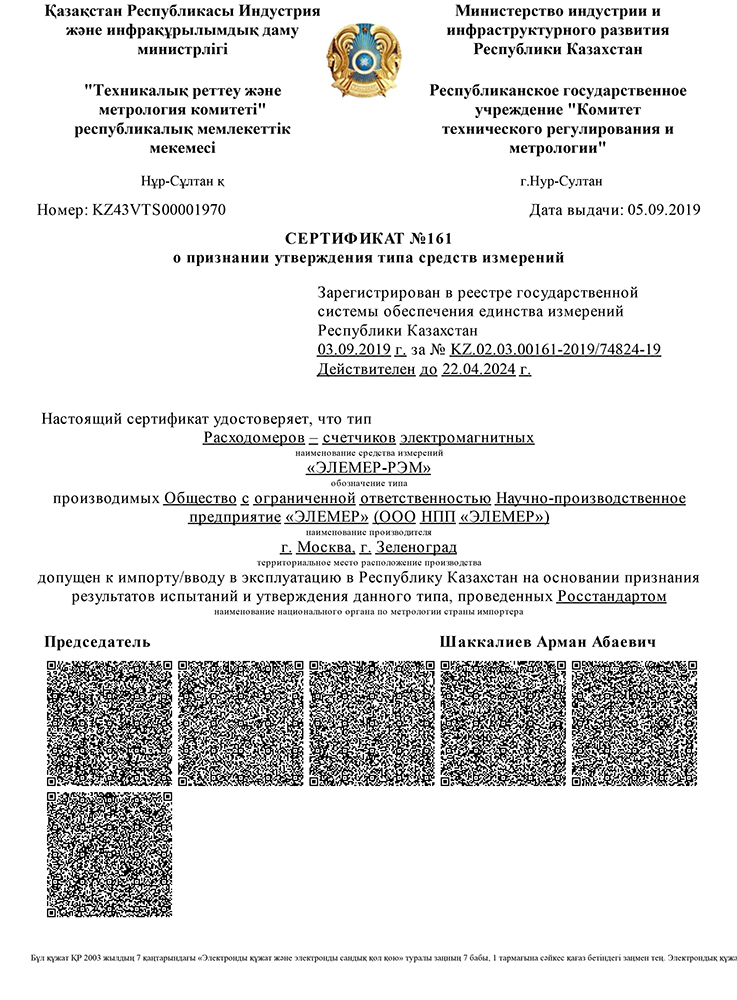

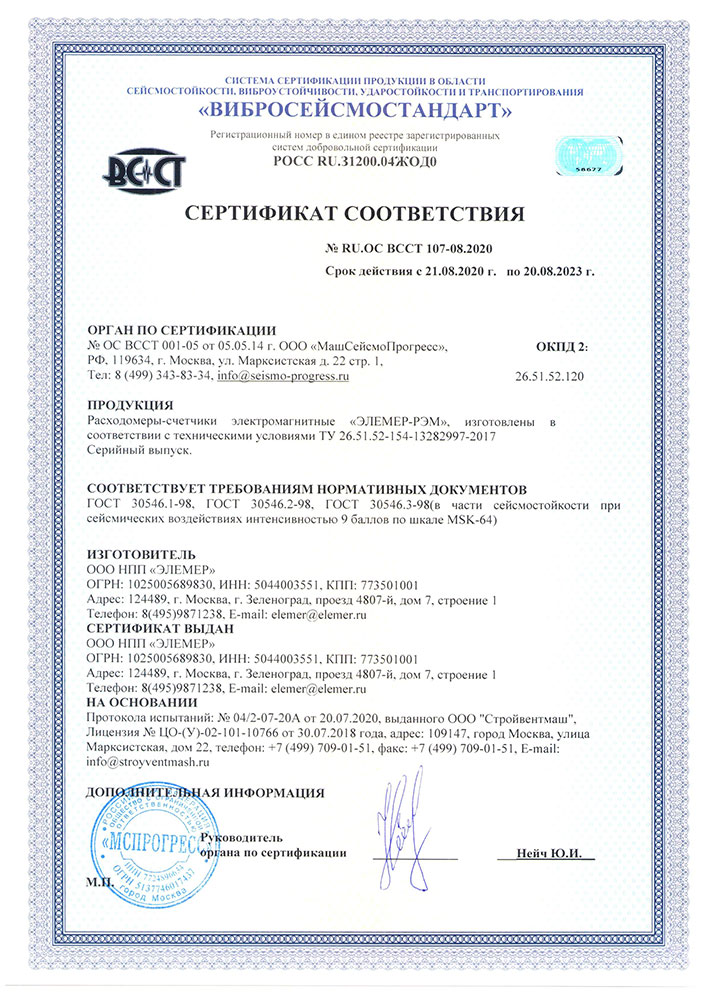

Сертификаты
