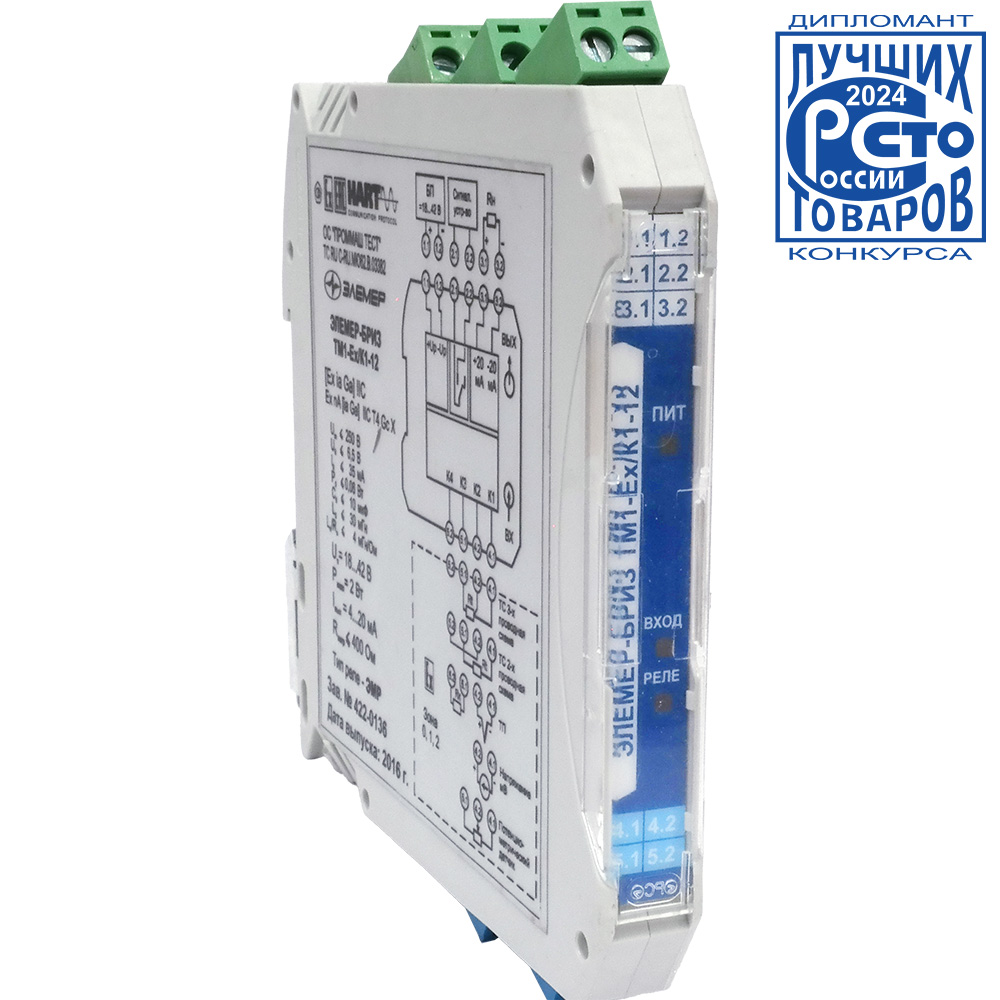

ЭЛЕМЕР-БРИЗ ТМ1-Ex — Температурный измерительный барьер

Характеристики: ЭЛЕМЕР-БРИЗ ТМ1-Ex — Температурный измерительный барьер

ЭЛЕМЕР-БРИЗ ТМ1-Ех обеспечивают взрывозащиту типа [Ex ia Ga] IIC и Ex nA [ia Ga] IIC T4 Gc X и обладают следующими характеристиками:

• 1 аналоговый вход для сигналов ТС, ТП, мВ или потенциометрического датчика (0,1…10 кОм);
• 1 активный аналоговый выход с унифицированным сигналом 4…20 мА;
• 1 релейный выход — электромеханическое реле с параметрами 30 В / 1 А постоянного тока, либо 125 В / 0,3 А переменного тока;
• Эргономичные корпуса толщиной 12,5 мм;
• Гальваническая развязка между каналами, цепями питания до 1,5 кВ переменного тока;
• Контроль параметров токовой петли;
• Одноканальное исполение;
• 3-проводная схема подключения термометров сопротивления;
• Вариант исполнения корпуса с общей шиной питания;
• Гальваническая развязка каналов друг от друга и от цепей питания;
• Климатическое исполнение — –20…+70 °С;
• Высокая помехозащищенность;
• Широкий диапазон питающего напряжения — =18…42 В;
• Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.

* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с руководством НПП «ЭЛЕМЕР».

Маркировка и схемы подключения ЭЛЕМЕР-БРИЗ ТМ1-Ех
