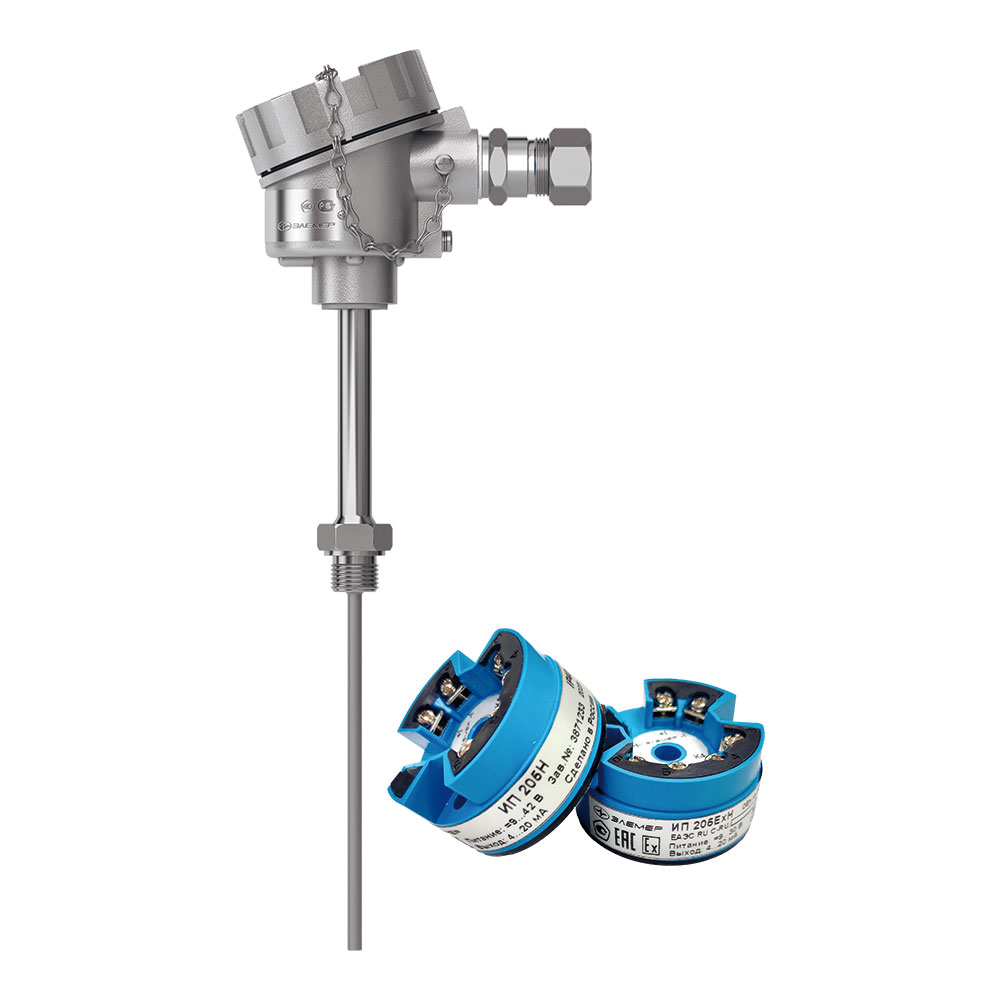

Термопреобразователи ТПУ-205

ТПУ-205 предназначены для измерения и преобразования температуры в унифицированный выходной сигнал постоянного тока 4…20 мА.

В состав ТПУ-205 входят первичный преобразователь температуры (ПП), преобразователь измерительный (ИП).

В качестве ПП используются термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 или преобразователи термоэлектрические (ТП) по ГОСТ Р 8.585-2001.

ИП является микропроцессорным устройством, который устанавливается в головку термопреобразователя.

  • Описание
  • Характеристики
  • Документация и сертификаты
  • Доставка в г.Белорецк

Технические характеристики:

  • Исполнения:
    общепромышленное;
    взрывобезопасное с видом взрывозащиты «искробезопасная
    взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Ехd».
  • Диапазон унифицированного выходного сигнала — 4…20 мА.
  • Параметры электрического питания: =24 В, =36 В для ТПУ-205, ТПУ-205Exd и =24 В для ТПУ-205Ех;
  • Потребляемая мощность — не более 0,8 Вт.
  • Длина монтажной части — 10…6500 мм.
  • Габаритные размеры — 150×150×150 мм.
  • Масса — 1,4…8,0 кг.
  • Рабочие условия измерений:
    температура окружающей среды — –50…85 °C;
    относительная влажность при температуре +35 °С — не более 95%;
    атмосферное давление — 84,0…106,7 кПа.
  • Маркировка взрывозащиты: 0Ех ia IIС Т6 Ga Х для ТПУ-205Ех и 1Еx d IIС Т6 Gb Х для ТПУ-205Ехd.
  • Средняя наработка на отказ — не менее 50000 ч.
  • Средний срок службы — не менее 15 лет.

Метрологические характеристики

Тип НСХ первичного преобразователя 100М, Pt100 100М, Pt100 100М, Pt100 ТХА(К)
Диапазон измерений температуры*, °С –50…+200 –50…+500 –50…+500 –50…+1300
Пределы допускаемой основной погрешности приведенной к диапазону измерений γ, % (пределы допускаемой основной абсолютной погрешности измерений температуры, Δ, °С) ±0,25 (±0,625)
±0,50 (±1,250)
±1,00 (±2,500)
±1,50 (±3,750)
±0,25 (±1,375)
±0,50 (±2,750)
±1,00 (±5,500)
±1,50 (±8,250)
±0,50 (±2,750)
±1,00 (±5,500)
±1,50 (±8,250)
±0,5 (±6,75)
±1,0 (±13,50)
±1,5 (±20,25)
Пределы допускаемой дополнительной погрешности,
вызванной изменением температуры окружающего воздуха на 10 °С, %, при γ
±0,25 ±0,50 × γ**
±0,50; ±1,00; ±1,50 ±0,25 × γ**
Пределы допускаемой дополнительной погрешности для ПП ТП, вызванной изменением температуры их свободных концов, °С ±1,5

* — Рабочие диапазоны измерений могут находиться в пределах диапазона измерений с учетом минимального интервала измерений:

  • для ТПУ-205 с ТС минимальный интервал измерений равен 30 °С
  • для ТПУ-205 с ТП минимальный интервал измерений равен 300 °С

** — γ — пределы допускаемой основной погрешности приведенной к диапазону измерений

Опросные листы

Документация

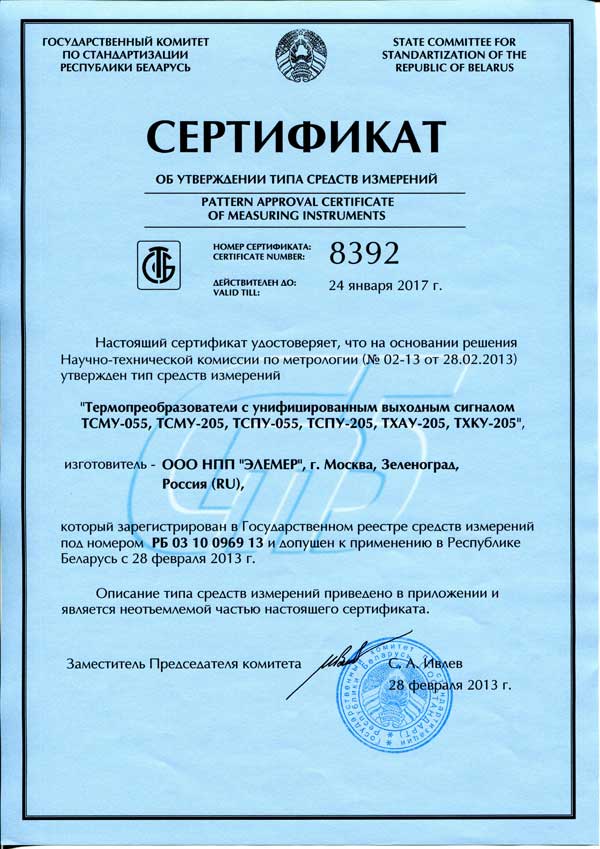

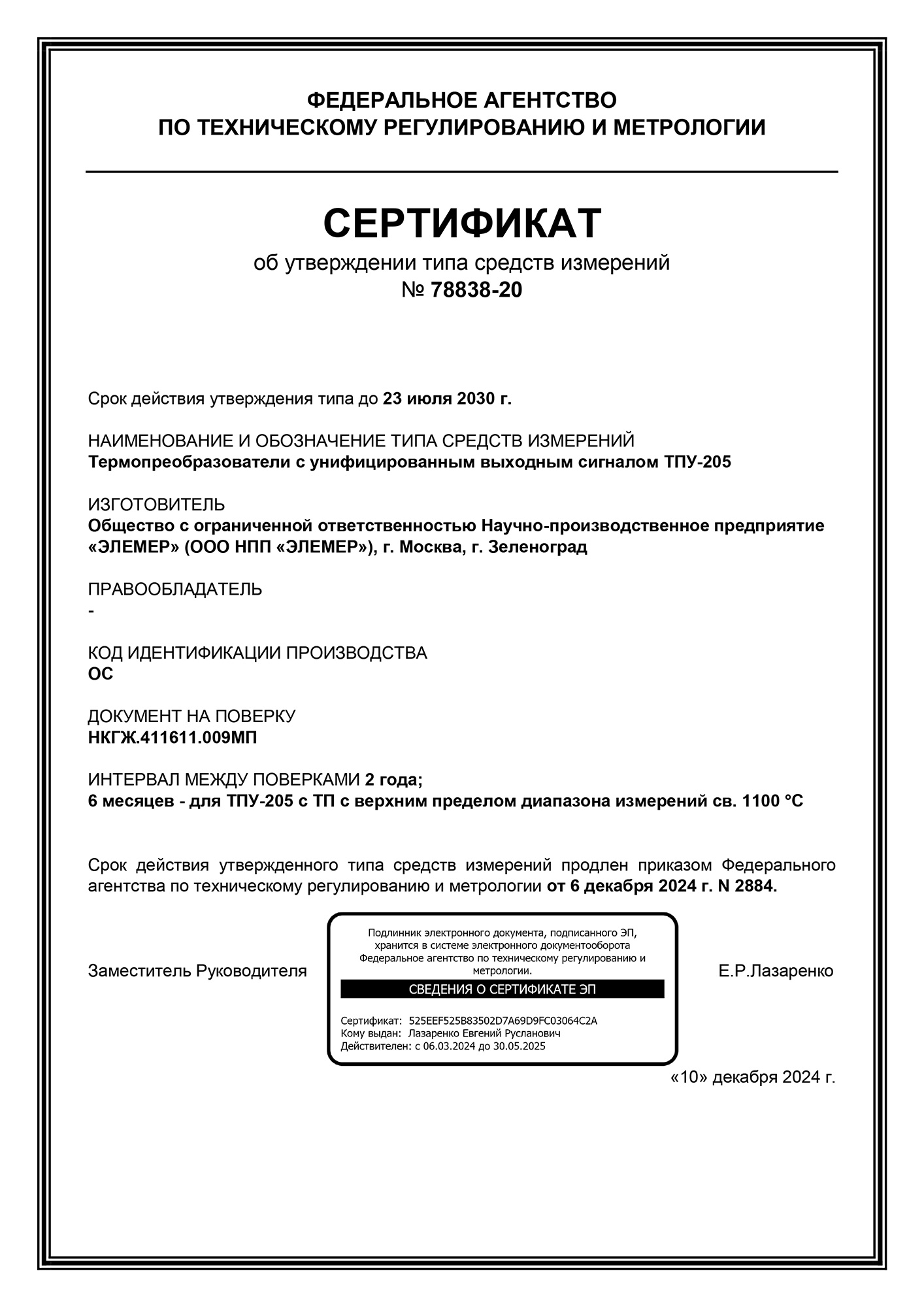

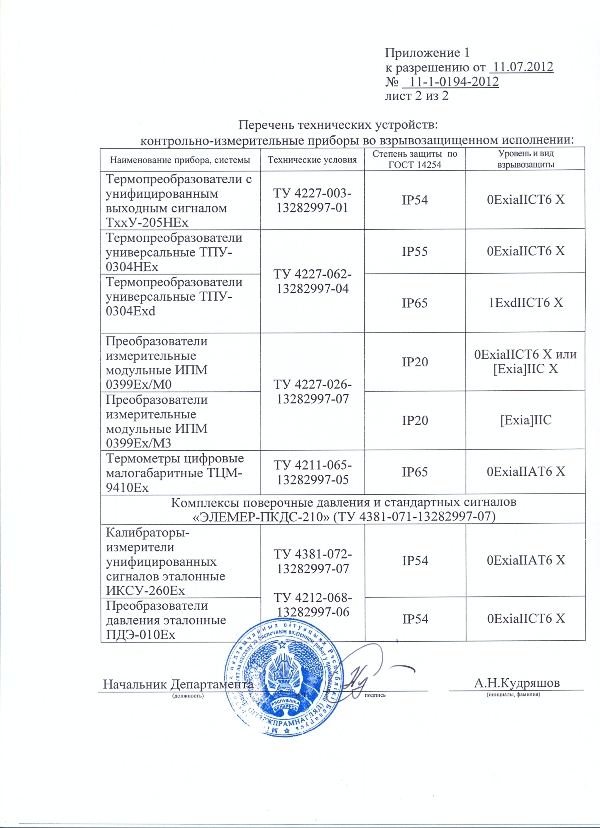

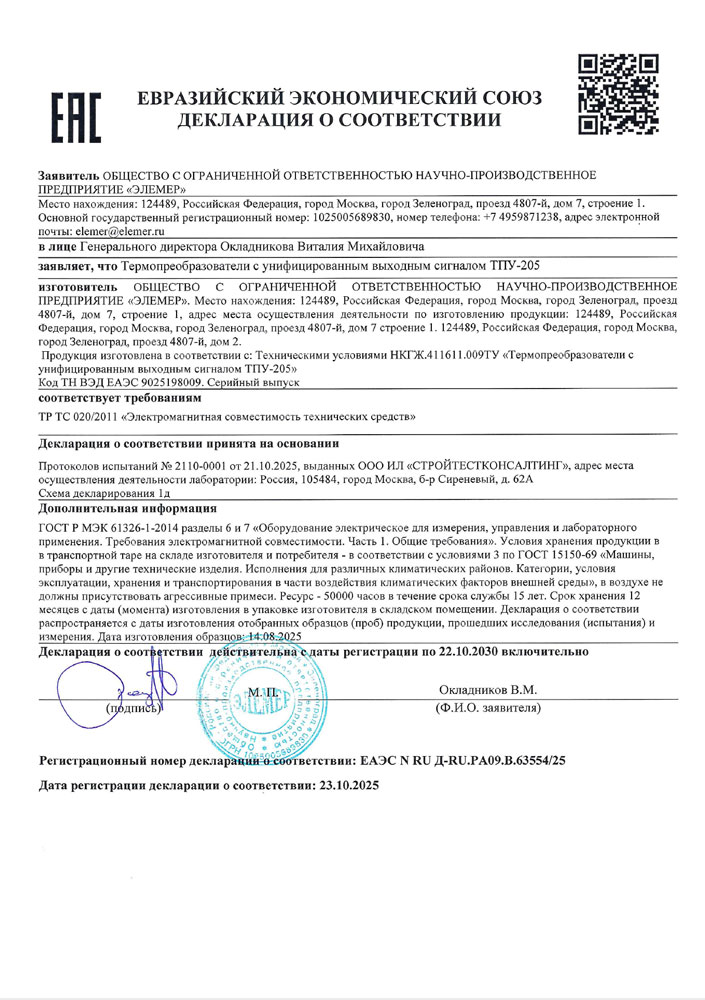

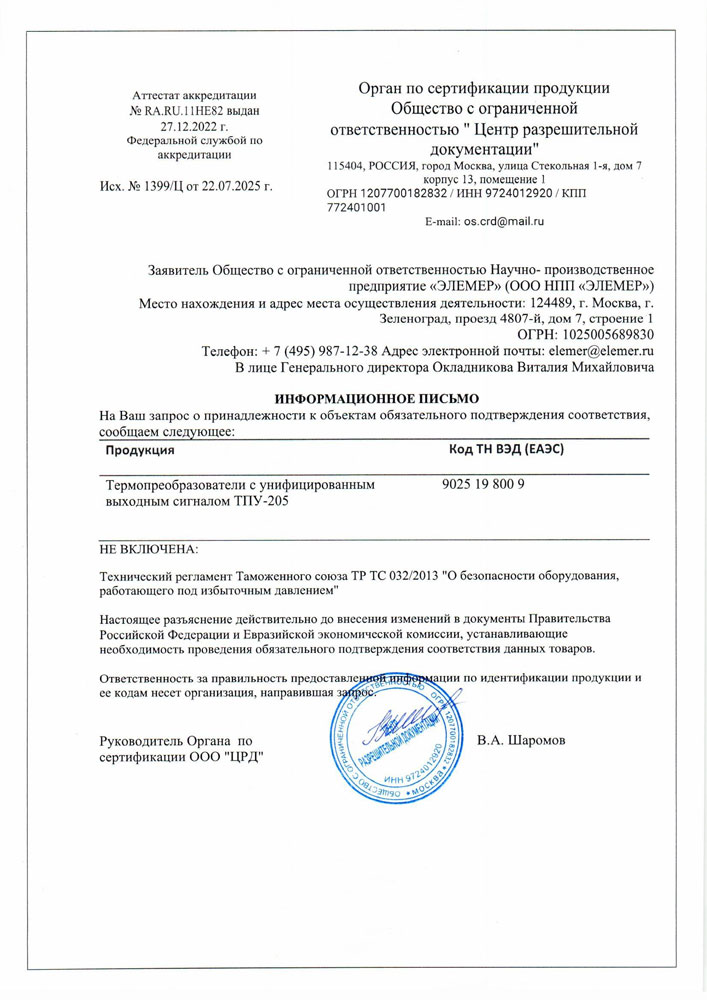

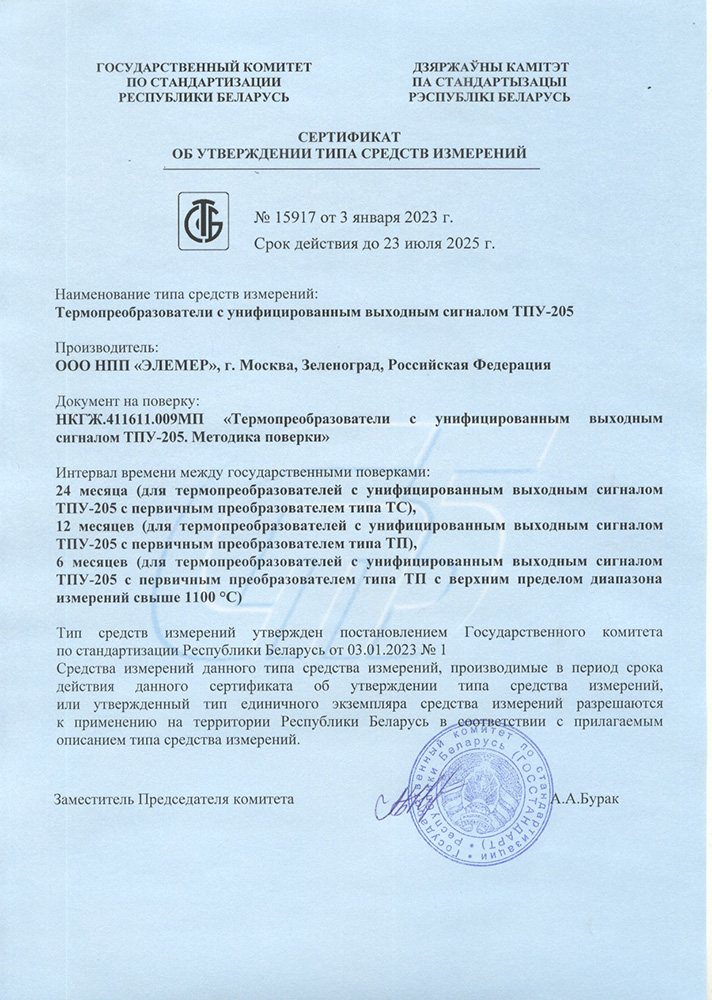

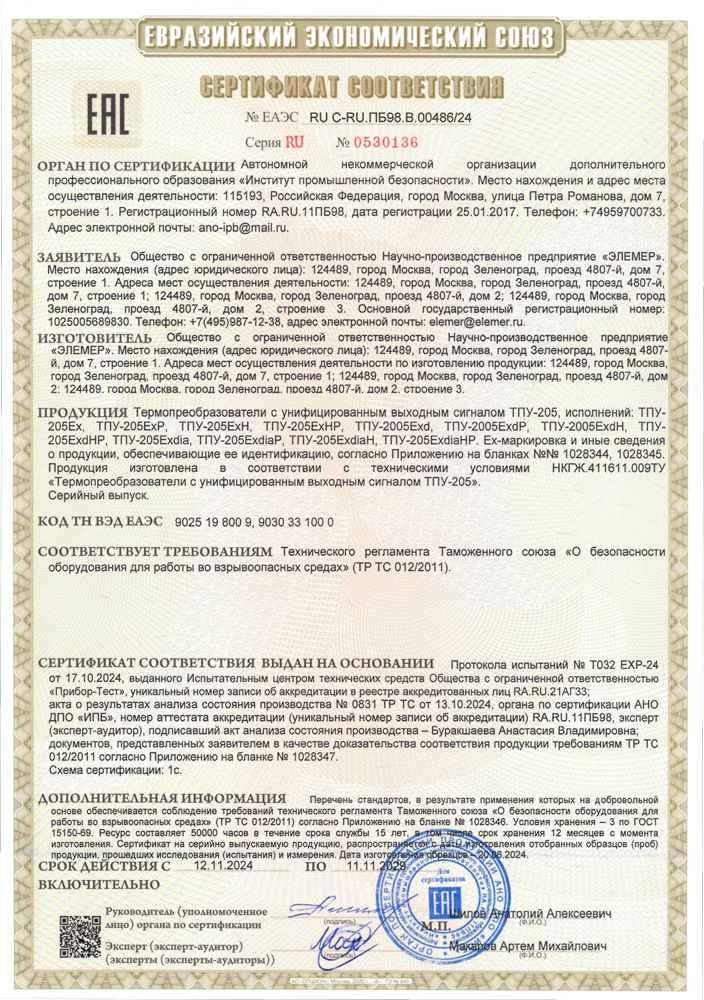

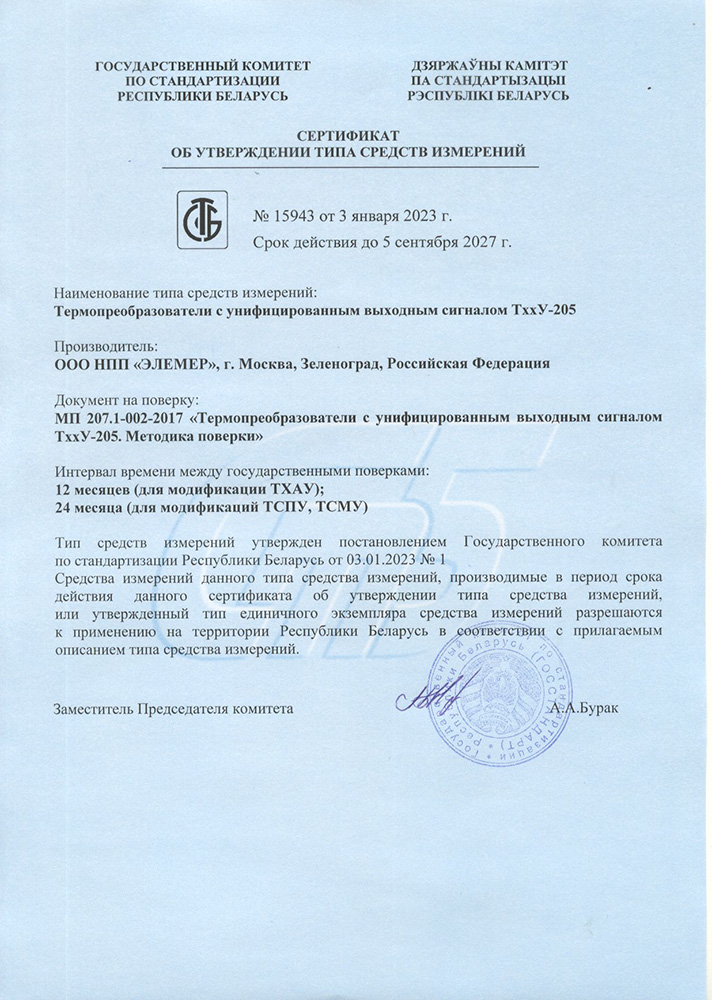

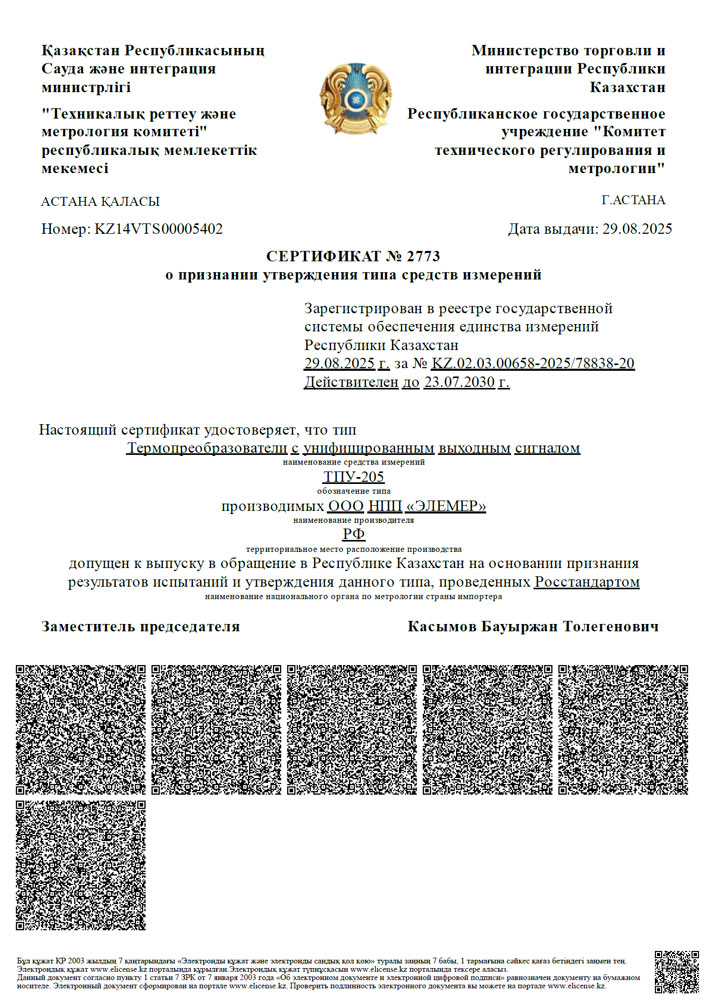

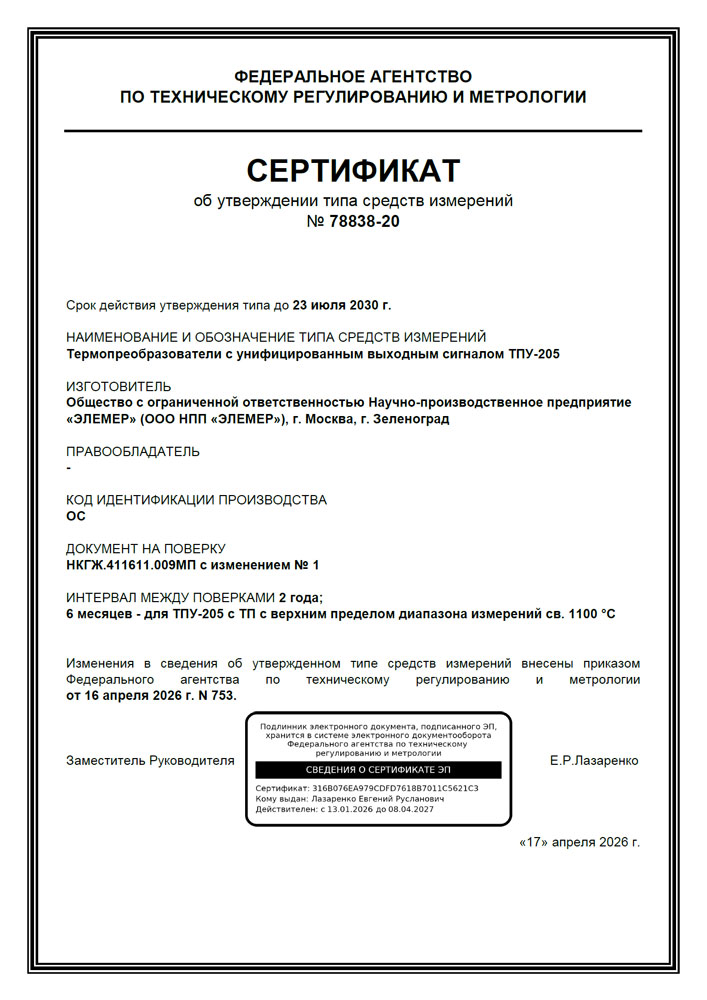

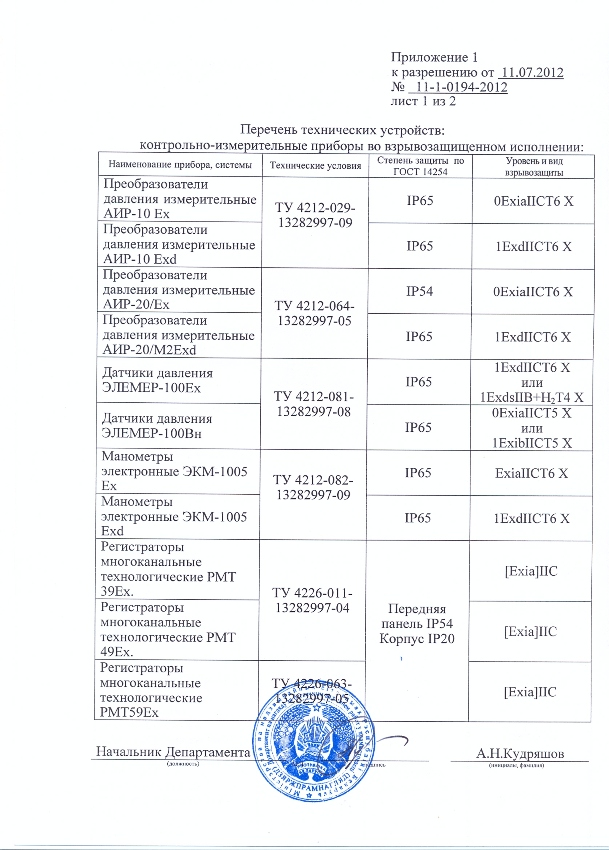

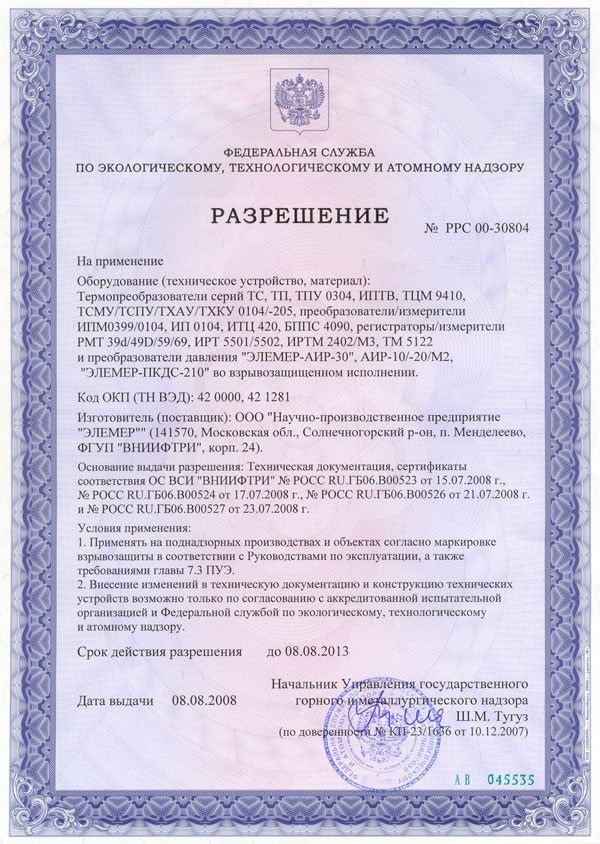

Сертификаты
